Надійний монтаж електромережі є базовим фундаментом, від якого залежить життєзабезпечення та безпека сучасної оселі. Грамотне планування та професійна прокладка магістралей дозволяють уникнути критичних перевантажень системи, мінімізують ризик коротких замикань і гарантують стабільну роботу дорогої побутової техніки протягом десятиліть. Існує прямий зв’язок між якістю інженерного проектування на старті та тривалістю безаварійної експлуатації всієї електричної інфраструктури приміщення, тому кожен етап робіт вимагає суворої відповідності стандартам.
Проектування монтажної схеми та аналіз навантаження
Створення детального плану є першим і ключовим кроком, який визначає логіку роботи всієї внутрішньої мережі. На цьому етапі необхідно точно визначити місця розташування всіх стаціонарних споживачів енергії, щоб забезпечити вільний доступ до розеток і зручне керування освітленням без використання подовжувачів.
Ключові принципи планування:
- Поділ на групи. Розподіл ліній на окремі сегменти для освітлення, стандартних розеток та силових вузлів.
- Визначення потужності. Розрахунок очікуваного навантаження на кожну окрему гілку для запобігання перегріву кабелів.
- Геометрія трас. Нанесення чітких ліній проходження дротів з урахуванням прив’язки до конструктивних елементів будівлі.
- Точки доступу. Визначення оптимальної кількості гнізд у кожній зоні, виходячи з функціонального призначення кімнати.
Розрахунок сумарної потужності споживачів дозволяє визначити необхідну пропускну здатність ввідного кабелю та кількість захисних пристроїв у щитку. Важливо враховувати пікові навантаження, коли одночасно можуть бути ввімкнені електрочайник, пральна машина та кліматичне обладнання, що вимагає закладення певного запасу міцності в систему.
Вибір кабельної продукції та параметрів захисту
Якість кабелю безпосередньо впливає на пожежну безпеку оселі, тому використання мідних провідників є обов’язковим стандартом. Мідь має кращу провідність, вона пластичніша і значно менше схильна до окислення порівняно з алюмінієм, що забезпечує стабільний контакт протягом усього терміну служби.
| Тип лінії / Обладнання | Перетин провідника (мм²) | Номінал автомата (А) | ПЗВ (мА) |
|---|---|---|---|
| Освітлювальні прилади | 1.5 | 10 | — |
| Побутові розетки | 2.5 | 16 | 30 |
| Електроплити та варильні панелі | 4.0 — 6.0 | 25 — 32 | 30 |
| Вологі зони (ванна кімната) | 2.5 | 16 | 10 |
Захисна автоматика повинна обиратися відповідно до перетину дроту, а не лише потужності приладів. Основне завдання автоматичного вимикача — захистити кабель від розплавлення ізоляції при надмірному струмі, тоді як пристрій захисного відключення відповідає за безпеку людини, миттєво знеструмлюючи мережу в разі витоку струму на корпус обладнання.
Підготовка каналів та правила штроблення стін
Прокладання кабельних трас вимагає суворого дотримання геометричних правил, що дозволяє в майбутньому точно знати місцезнаходження дроту під шаром оздоблення. Всі канали повинні проходити виключно вертикально або горизонтально, оскільки діагональна прокладка підвищує ризик пошкодження лінії під час монтажу меблів або декору.
При роботі необхідно дотримуватися встановлених нормативів відступів, які забезпечують безпечну дистанцію від інших комунікацій та конструкцій. Це допомагає уникнути температурного впливу та механічного тиску на ізоляцію.
Технічні норми розміщення каналів:
- Стеля. Мінімальна відстань від горизонтальної штроби до перекриття має становити 15 — 20 см.
- Кути та прорізи. Від вертикальних ліній до кутів стін або країв вікон та дверей відступають не менше 10 см.
- Опалення. Кабелі повинні проходити на відстані щонайменше 50 см від газопроводів та труб гарячого водопостачання.
Для створення якісних каналів у бетоні чи цеглі найкраще використовувати штроборіз у парі з будівельним пилосмоком, що забезпечує рівні краї та мінімальну кількість пилу. В окремих випадках допустиме використання перфоратора або болгарки з алмазним диском, але це вимагає більшої точності та зусиль для досягнення потрібної глибини борозни.
Методи монтажу відкритих та прихованих ліній

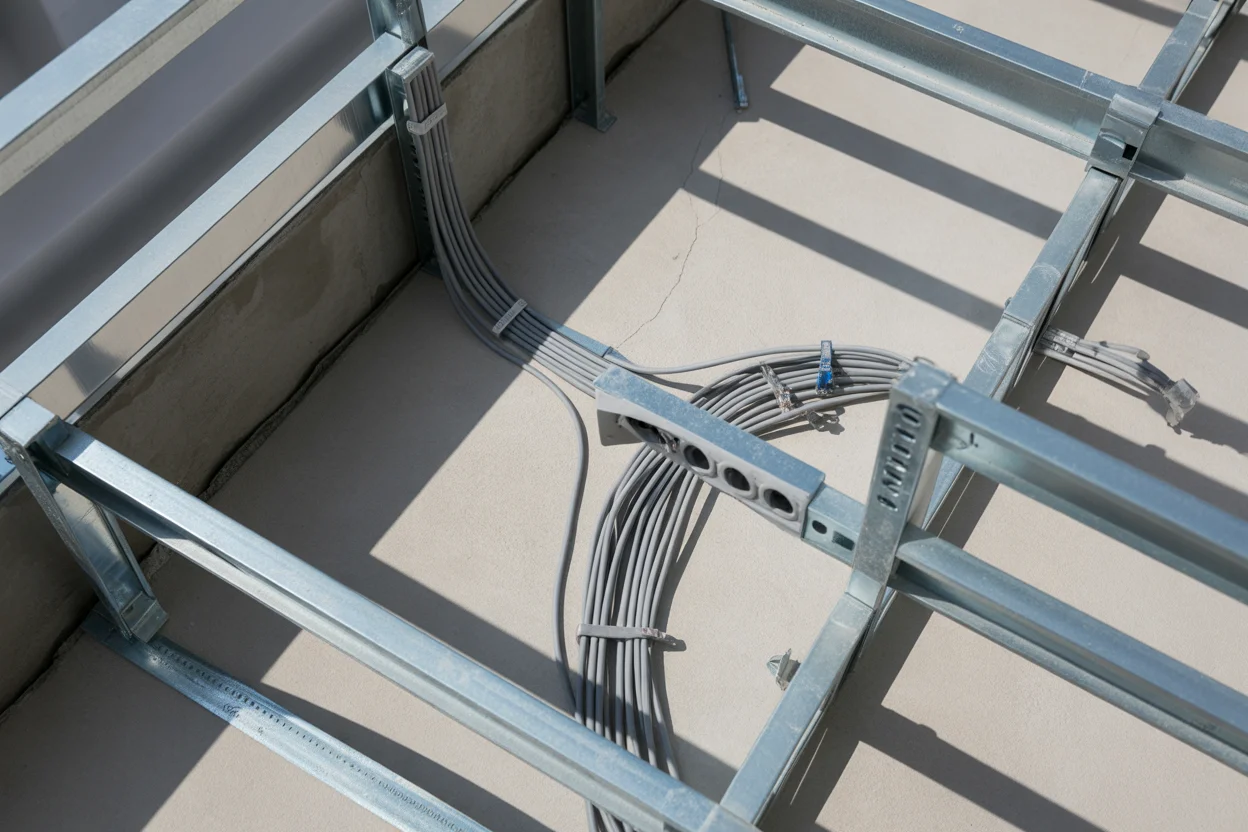

Прихований спосіб вважається найбільш естетичним, оскільки всі комунікації ховаються безпосередньо в стінах або за фальш-панелями. При монтажі в штроби під штукатурку кабель фіксується спеціальними хомутами або гіпсовим розчином, що забезпечує нерухомість системи. Якщо проводка монтується за гіпсокартонними конструкціями, використання негорючої гофрованої труби є обов’язковим для захисту від механічних пошкоджень.
Відкрита проводка найчастіше реалізується в технічних приміщеннях або в інтер’єрах у стилі лофт чи ретро. Для цього використовуються пластикові кабель-канали, які дозволяють швидко отримати доступ до дротів для огляду, або декоративні керамічні ізолятори з витим кабелем. Такий підхід значно спрощує модернізацію мережі в майбутньому.
Вибір між методами часто залежить від матеріалу стін та вимог до дизайну. Прихована мережа є більш довговічною та захищеною від зовнішніх впливів, проте її ремонт вимагає руйнування оздоблення. Відкритий монтаж виграє в плані швидкості реалізації та легкості обслуговування, але вимагає ретельного підбору фурнітури для збереження візуальної привабливості.
Комутація жил та встановлення розподільчих коробок
Розподільчі коробки виконують функцію вузлів, де основна магістраль розгалужується на окремі напрямки до вимикачів та розеток. Якість кожного з’єднання в цій точці визначає пожежну безпеку всього будинку, тому до контактів висуваються найсуворіші вимоги.
Категорично заборонено використовувати просту скрутку двох різних металів або навіть мідних жил без додаткової фіксації, оскільки з часом контакт слабшає, починає грітися та може спричинити загоряння.
Надійні способи з’єднання провідників:
- Клеми WAGO. Сучасний та швидкий метод пружинної фіксації, що не потребує спеціального інструменту.
- Гільзування. Механічне обтискання жил металевою гільзою, що забезпечує найкращую площу контакту.
- Зварювання або паяння. Найнадійніші методи створення монолітного з’єднання, стійкого до окислення.
Після завершення комутації кожна коробка повинна залишатися доступною для огляду, її не рекомендується повністю замуровувати. Кожне з’єднання має бути ретельно ізольоване термозбіжною трубкою або якісною ізоляційною стрічкою, а дроти вкладені всередину коробки без зайвих натягів.
Складання електричного щита та організація заземлення

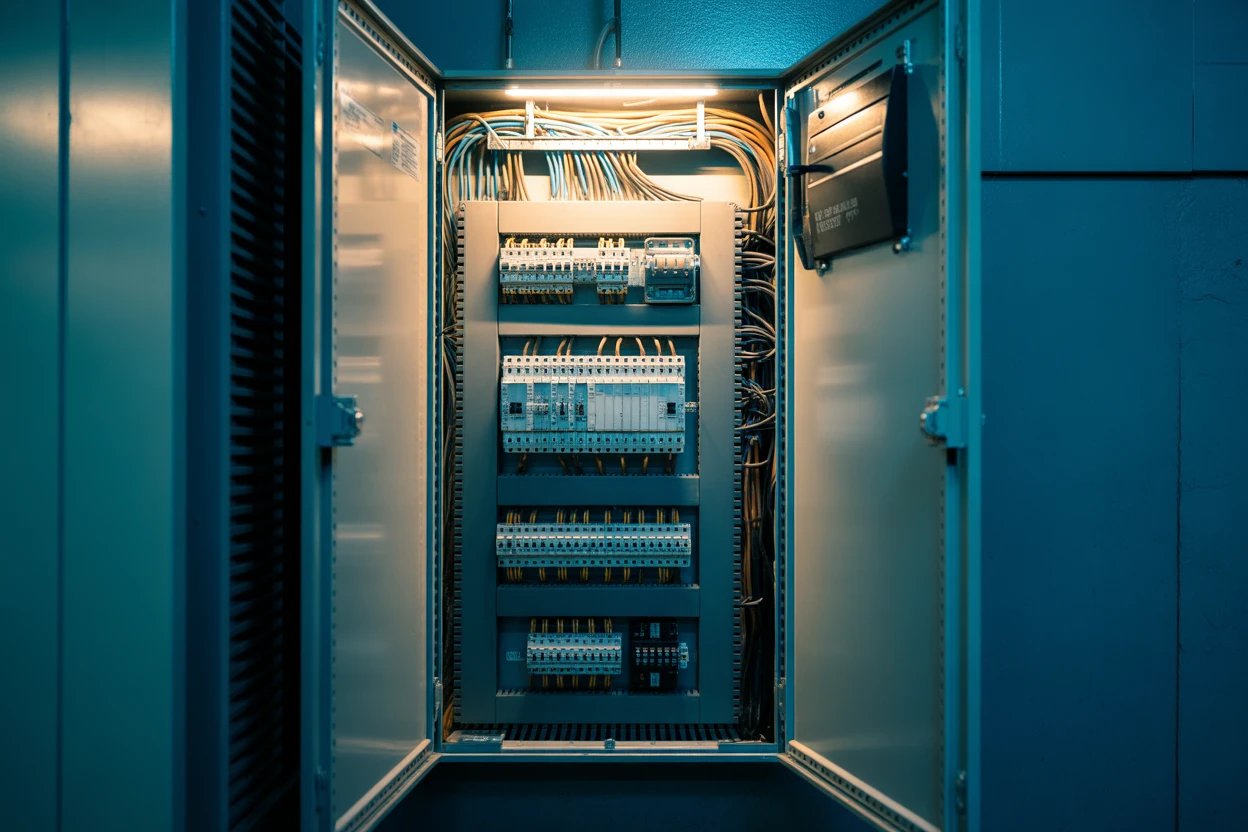

Електричний щит є центром керування всією енергосистемою, де зосереджені прилади обліку та захисту. Порядок компонування починається з ввідного автомата, після якого встановлюється лічильник та загальне ПЗВ або диференційні автомати на кожну групу. Такий ієрархічний підхід дозволяє вимкнути лише пошкоджену ділянку без повного знеструмлення будинку.
Сучасні нормативи вимагають обов’язкового підключення системи заземлення за трипровідною схемою. Жовтий або зелено-жовтий дріт повинен з’єднувати всі металеві корпуси приладів із заземлювальною шиною щита, що гарантує відведення небезпечного потенціалу в ґрунт у разі несправності техніки.
Кольорове маркування провідників:
| Тип провідника | Колір ізоляції (ПУЕ) | Призначення |
|---|---|---|
| Фаза (L) | Коричневий, Чорний, Білий | Передача електричної енергії |
| Нуль (N) | Блакитний, Синій | Робочий нульовий провідник |
| Заземлення (PE) | Жовто-зелений | Захисний провідник |
Встановлення фурнітури та перевірка системи
Монтаж підрозетників виконується на етапі чорнового оздоблення, коли коробки фіксуються в отворах за допомогою гіпсу або алебастру. Важливо виставити їх чітко за рівнем, щоб рамки майбутніх розеток щільно прилягали до стіни. Після застигання розчину проводиться очищення внутрішнього простору від залишків суміші.
Відповідно до поширених стандартів, вимикачі розміщують на висоті 80 — 90 см, що відповідає рівню опущеної руки дорослої людини. Розетки зазвичай встановлюють у 30 см від підлоги, проте на кухні або в робочих зонах їх піднімають вище робочих поверхонь.
Перед першим поданням напруги необхідно обов’язково виконати прозвонку всіх ліній мультиметром. Це дозволяє переконатися у відсутності короткого замикання між фазою, нулем та заземленням, а також підтвердити цілісність кожного з’єднання.
Тільки після успішного тестування та перевірки надійності затискачів у клемах можна закривати кришки розеток і вмикати ввідний автомат. Остаточний контроль включає перевірку працездатності ПЗВ натисканням кнопки “Тест”, що імітує витік струму та підтверджує готовність системи до експлуатації.
Успіх у створенні надійної електромережі залежить від того, наскільки точно ви дотримуєтеся балансу між технічними розрахунками та практичною якістю виконання кожного вузла. Правильне розведення електропроводки — це не лише прокладені кабелі, а цілісна система, де кожен перетин дроту та номінал автомата мають критичне значення. Чи не стане економія на професійних послугах занадто дорогою ціною у разі помилки, адже від цього залежить не лише комфорт, а й цілісність вашого майна та безпека життя близьких?
